产品概述：

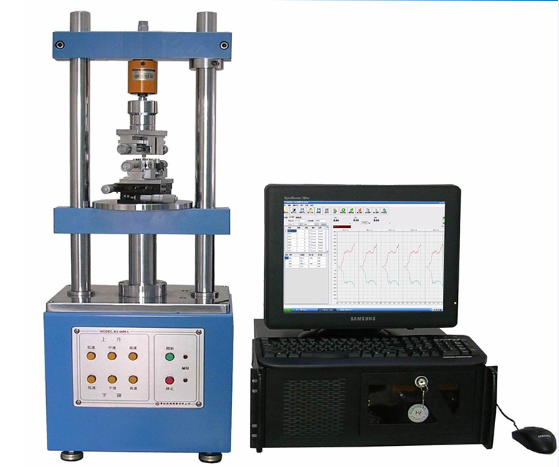

         本试验装置根据GB/T20234.1-2015 电动汽车传导充电用连接装置，第1部分、GB/T18487.1-2001 电动车辆传导充电系统，第1部分:一般要求设计制造；适用于连接器之插入、拔出测试，透过计算机的分析，可精确测量待测物之荷重及行程的相对应变化曲线，并可准确控制插拔行程、速度、设定次数及暂停时间等。尤其是各项专用的夹治具，更便于测试时让连接器更能自动对准，使用伺服马达及PLC 控制系统，操作简单方便，且所有数据皆可储存。

产品特点：

     其中插头插座寿命试验机采用高档铝型材框架、铝合金板、定制夹具机构、滑块导轨、步进电机加丝杆。定制夹具，特点为四面夹持可调中心，夹持工件牢固不易松脱且两边带导轨，保证每次动作都在同一位置。触摸屏操作面板组合，使用方便；可配套电源负载箱落地式钣金箱，进行电流、电压、功率因素调节，实现空载带电（额定电压，无电流）插拔循环试验和不分断的短路方式循环试验。

规格参数：

1、插拔力范围:0–500N

2、移动范围 :200mm（可调）

3、最小微调距离:0.01mm

4、测试速度范围:0~200mm/min

5、治具盘尺寸:Φ200mm

6、X-Y移动台移动范围:0~75mm最小读值0.01mm

7、连接器自动求心装置：XY轴最大补偿量±2mm、角度最大补偿量-任意角度

8、荷重 :40N、50N或100N、500N、

9、设备尺寸约： 1500*500*700mm

10、机台电源：AC220V
