一、 产品概述
本装置是根据GB2099.1-2008第24.6条款、GB7000 .1 第4.12.5条款、IEC60598.1第4.12.5、IEC60884-1第24.6条款要求设计制造，用于检验灯具及类似电器螺纹密封压盖扭矩强度的专用试验装置。
二、适用范围:在螺纹密封压盖在承受一定扭矩作用下螺纹密封性的的测试。
三、技术参数
1、配有4-40mm不锈钢棒各一条；
2、配15N、20N、25N、30N和40N的砝码各一个，能满足大多数灯具螺纹密封压盖试验要求；
3、圆盘直径：250㎜。

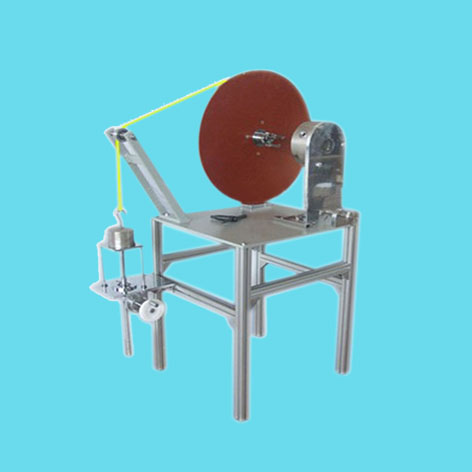

四、构造简介
试验箱由圆盘旋转结构和吊重结构两部分组成：
1） 圆盘旋转结构有：
圆盘固定架、钢棒固定架、圆盘、试验棒组成。
2） 吊重结构有：
滑轮支架、砝码和钢索。
五、试验方法：将螺纹密封压盖安装在直径50mm可旋转的圆板中心，压入比直径稍小的圆钢棒固定在同心的另一端上，然后圆板中心最高点安装悬挂线经滑轮组后悬挂重力砝码产生扭矩，经过一分钟后，取下试样，检验其密封性。
