一、设备概述：

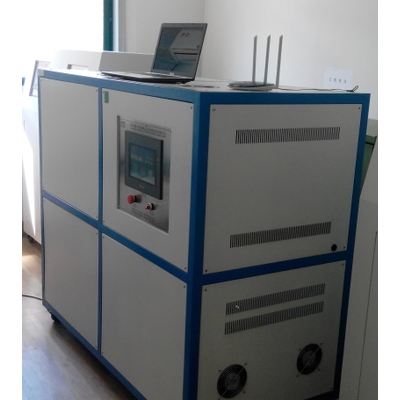

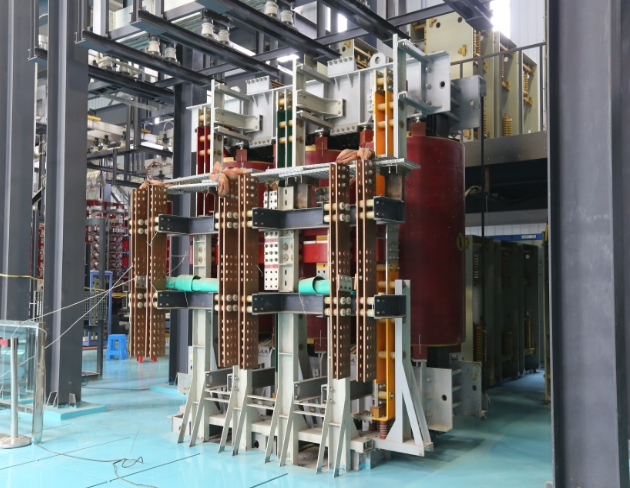

充电桩限制短路电流耐受试验系统依照GBT20234.1-2015《电动汽车传导充电用连接装置 第1部分：通用要求》标准中第6.6.2和6.20、7.20章节试验要求以及GBT11918.1-2014《工业用插头插座和耦合器 第1部分：通用要求》第29章节限制短路电流耐受试验的标准要求，符合图16、图17及图18的电路设计要求。适用于电动汽车充电桩连接器，工业插头插座和耦合器，断路器及其他电器附件产品的预期短路电流和负载寿命试验。
二．主要技术指标：
1) 输入电压：AC380V，50Hz/60HZ；
2) 输出电流: 1～10000A任意可调；
3) 输出电压: 0～700V（AC+DC）；
4) 电流表误差：±1%±3字节； 精度0.1A；
5) 电压表误差 ±1%±3字节；精度0.01V；
6) 控制方式：手动调电流；
7) 电流工位：1工位
8) 测试时间0.01-99.99S/M/H可以任意设定；
9) 配试样线：1/1.5/2/2.5/4/6/8/10/16平方线，各3米长2条；
