一、产品概述：
本试验装置是按照IEC60068-2-75标准中的Test Ehc垂直冲击试验要求。用于家用及及类似用途电器、灯具等的外壳机械强度测试。

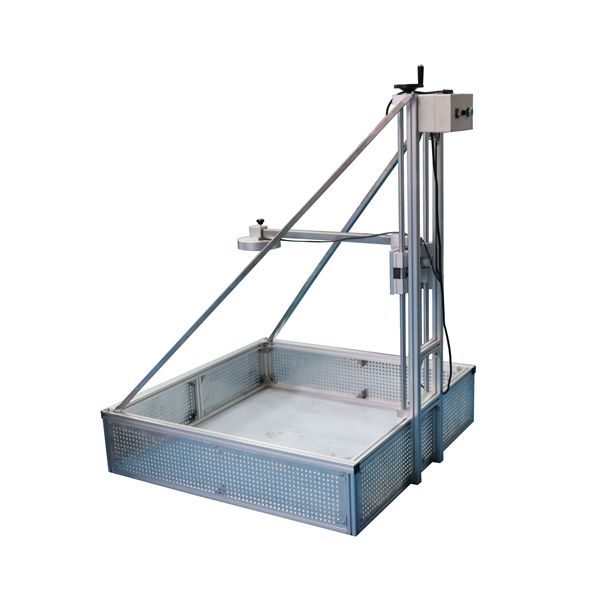

设备由电磁铁释放，保证瞬时释放及垂直跌落；由丝杠导轨组合的升降装置，可实现导管下端平稳接触试样表面，导轨长度即定好的跌落高度，接触即可，无需调整，使用方便简单。标配2、5、10、20、50J锤头及导管，适用于大部分产品外壳的机械强度测试。
二、技术参数：
1、电源：220V/50Hz
2、升降行程：400-1350mm，手动，可冲击试样高度为200-850mm；

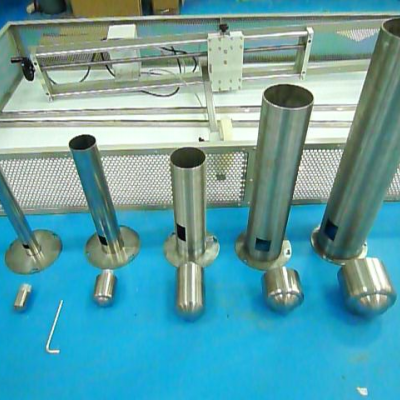

3、锤头：2、5、10、20及50J，不锈钢，匹配5条导管（50J锤头导管为选配）
4、安装方式：锤头为电磁铁吸附，导管为旋入式
5、释放方式：按键控制，电磁铁瞬时释放
6、设备尺寸及重量：2000*1000*1620mm,约150kg
7、 跌落高度与锤头质量对照表（本装置配5J能量冲击）:
8、标准参数及图片参考
表1 撞击元件特性
|
能量/J |
≤1±10% |
2±5% |
5±5% |
10±5% |
20±5% |
50±5% |
|
等效质量±2%kg |
0.25(0.2) |
0.5 |
1.7 |
5 |
5 |
10 |
|
材料 |
尼龙 |
钢 |
||||
|
R/mm |
10 |
25 |
25 |
50 |
50 |
50 |
|
D/mm |
18.5（20） |
35 |
60 |
80 |
100 |
125 |
|
f/mm |
6.2（10） |
7 |
10 |
20 |
20 |
25 |
|
r/mm |
- |
- |
6 |
- |
10 |
17 |
|
l/mm |
根据等效质量调整确定，见附录A |
|||||
|
a、洛氏硬度HRR85~100按ISO2039-2;b、Fe490-2按ISO1052，洛氏硬度HRE80~85按ISO6508. |
||||||
|
注：当能量小于或等于1J时，在括号中的撞击元件的等效质量以及撞击元件的直径是参照原试验Ef，试验Eg的量值已在此参数中，为了协调，括号内的量值自本部分等同采用的IEC60068-2-75：1997第一版1997年8月出版的5年后将删除。 |
||||||
表2 跌落高度
|
能量/J |
0.14 |
0.2 |
0.3 |
0.35 |
0.4 |
0.5 |
0.7 |
1 |
2 |
5 |
10 |
20 |
50 |
||
|
等效质量/kg |
0.25 |
0.2 |
0.25 |
0.2 |
0.25 |
0.2 |
0.2 |
0.25 |
0.25 |
0.25 |
0.5 |
1.7 |
5 |
5 |
10 |
|
跌落高度±1%mm |
56 |
100 |
80 |
150 |
140 |
200 |
250 |
200 |
280 |
400 |
400 |
300 |
200 |
400 |
500 |
|
注1、见3.2.2注；注2、本部分的能量单位焦耳（J）由标准重力加速度（g）导出，g圆整取值10m/s²。 |
|||||||||||||||
表3 IK代码及其相应碰撞能量的对应关系
|
IK代码 |
IK00 |
IK01 |
IK02 |
IK03 |
IK04 |
IK05 |
IK06 |
IK07 |
IK08 |
IK09 |
IK10 |
|
碰撞能量/J |
a |
0.14 |
0.2 |
0.35 |
0.5 |
0.7 |
1 |
2 |
5 |
10 |
20 |
|
注1、如果要求更高的碰撞能量，推荐取值50J；注2、有些国家标准使用一位数字表示规定的碰撞能量，为避免与之混肴，故特征数字选用两位数字表示 |
|||||||||||
|
a 按本标准为无防护 |
|||||||||||
