一、概述：

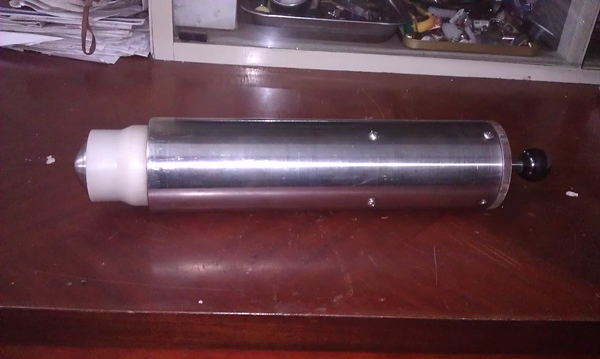

弹簧冲击器根据 IEC60068-2-75Ehb、IEC60335、IEC60598 等标准要求设计制造，用于对电子电工产品的抗撞击能力的测试，是检测电器产品安全性能必需的试验器具。
本器具适用于家用和类似用途电器、电子产品、灯具、电器附件的外壳、操作杆、手柄、旋钮、指示灯、信号灯及灯罩等进行机械强度试验，以保证被试产品能够承受可能发生的鲁莽操作和其他意外， 使电器产品能够安全可靠的运行。
二． 型号规格：
|
型号 |
冲击能量 |
等效品质 |
备注 |
|
JAY-7101-5J |
5±0.25J |
1.7kg±2 |
|
三．使用方法：试验前，请详细阅读相关标准及本说明书，以便正确操作本仪器并获取正确的试验结果。
1）试样放置：根据相关标准要求，应该将试样固定在坚固的平面支撑上或靠在刚性的平面支撑上，当试样背靠平面进行试验时，为保证试样得到刚性的支撑平面，如在砖或混凝土的墙和地板平面上牢固地衬垫一层尼龙，这层尼龙的硬度按洛氏硬度 ISO2039-2 规定的 HRR85～100，厚度约为 8 ㎜，这层尼龙应足够大，不因支撑面积不足而导致试样的任何部分承受过大的机械应力。试样的放置正确与否会直接影响其试验结果。

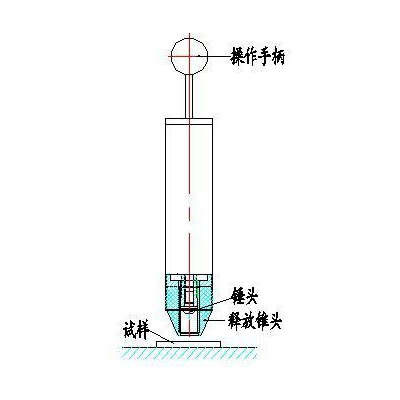

2） 正常操作：选择冲击试验点，拉动冲击器的操作手柄，直到“咔嗒”声响，冲击器即处于待触发状态。将冲击器垂直于试样的受试面， 释放锥头对准并接触样品的规定位置。缓慢地增加压力，使释放锥头缩回体内， 直至锤头释放，对样品进行冲击试验（整个过程中，除摩擦外，应是一个只有动能而无储存能的自由储存能的自由运动体）。冲击能量为 5J 的冲击器，本身重量比较重，所以在操作时要注意，尽量不要空打，以免损坏冲击元件。
