一、 产品概述

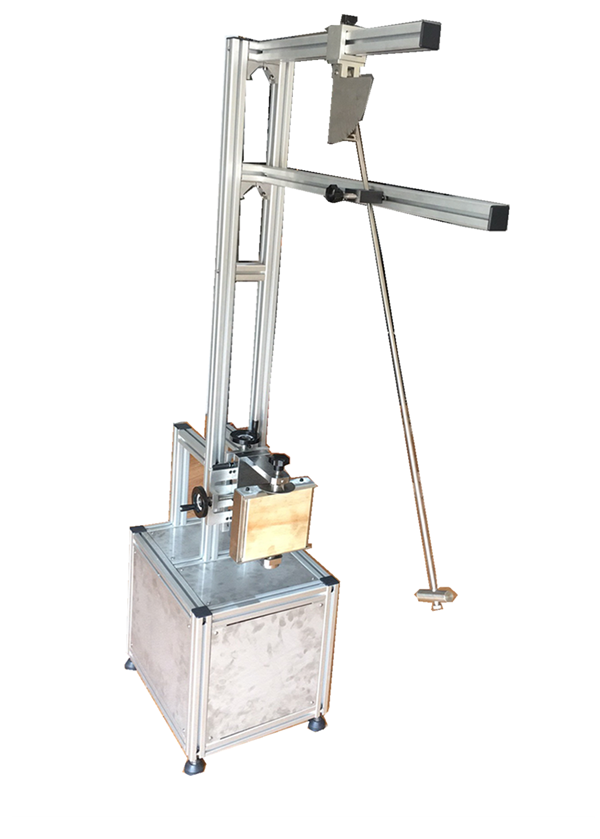

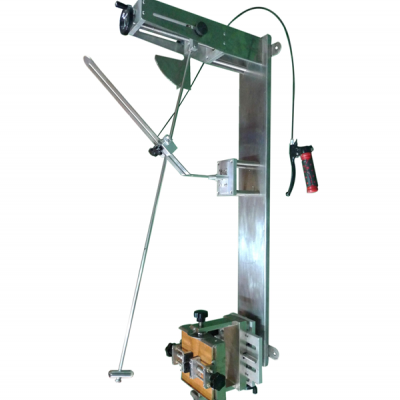

本装置是符合GB2099.1图22-26、IEC884-1图22-26、GB2423、IEC68-2-75等标准对试验设备的要求，适用于家用和类似用途的插头插座及明装式安装盒、螺纹压盖、罩盖、开关等电器附件进行机械强度试验；安装支架可左右移动，冲击角度可调。 本装置为2J以下低能量摆锤冲击装置。
二、 技术参数
1、摆杆：长度1000㎜，外径9 mm、壁厚0.5 mm的钢管，质量100±1g；
2、安装支架：重量10±1 kg，结构牢固，X、Y轴可调，可绕安装板旋转轴旋转±90°。
3、撞击锤头见表1撞击元件特性，配150g锤头一个，可选 配200g 锤头
4、冲击能量、等效质量与跌落高度对照见表2 跌落高度。
5、IK等级参数对应表见表3 IK代码及其相应碰撞能量的对应关系
三、 标准参数及图片参考
表1 撞击元件特性
|
能量/J |
≤1 ±10% |
2 ±5% |
5 ±5% |
10 ±5% |
20 ±5% |
50 ±5% |
|
等效质量±2%kg |
0.25(0.2) |
0.5 |
1.7 |
5 |
5 |
10 |
|
材料 |
尼龙 |
钢 |
||||
|
R/mm |
10 |
25 |
25 |
50 |
50 |
50 |
|
D/mm |
18.5（20） |
35 |
60 |
80 |
100 |
125 |
|
f/mm |
6.2（10） |
7 |
10 |
20 |
20 |
25 |
|
r/mm |
- |
- |
6 |
- |
10 |
17 |
|
l/mm |
根据等效质量调整确定，见附录A |
|||||
|
a、洛氏硬度HRR85~100按ISO2039-2;b、Fe490-2按ISO1052，洛氏硬度HRE80~85按ISO6508. |
||||||
|
注：当能量小于或等于1J时，在括号中的撞击元件的等效质量以及撞击元件的直径是参照原试验Ef，试验Eg的量值已在此参数中，为了协调，括号内的量值自本部分等同采用的IEC60068-2-75：1997第一版1997年8月出版的5年后将删除。 |
||||||
表2 跌落高度
|
能量/J |
0.14 |
0.2 |
(0.3) |
0.35 |
(0.4) |
0.5 |
0.7 |
1 |
2 |
5 |
10 |
20 |
50 |
||
|
等效质量/kg |
0.25 |
(0.2) |
0.25 |
(0.2) |
0.25 |
(0.2) |
(0.2) |
0.25 |
0.25 |
0 .25 |
0.5 |
1.7 |
5 |
5 |
10 |
|
跌落高度±1%mm |
56 |
(100) |
80 |
(150) |
140 |
(200) |
(250) |
200 |
280 |
400 |
400 |
300 |
200 |
400 |
500 |
|
注1、见3.2.2注；注2、本部分的能量单位焦耳（J）由标准重力加速度（g）导出，g圆整取值10m/s²。 |
|||||||||||||||
表3 IK代码及其相应碰撞能量的对应关系
|
IK代码 |
IK00 |
IK01 |
IK02 |
IK03 |
IK04 |
IK05 |
IK06 |
IK07 |
IK08 |
IK09 |
IK10 |
|
碰撞能量/J |
a |
0.14 |
0.2 |
0.35 |
0.5 |
0.7 |
1 |
2 |
5 |
10 |
20 |
|
注1、如果要求更高的碰撞能量，推荐取值50J；注2、有些国家标准使用一位数字表示规定的碰撞能量，为避免与之混肴，故特征数字选用两位数字表示 |
|||||||||||
|
a 按本标准为无防护 |
|||||||||||
