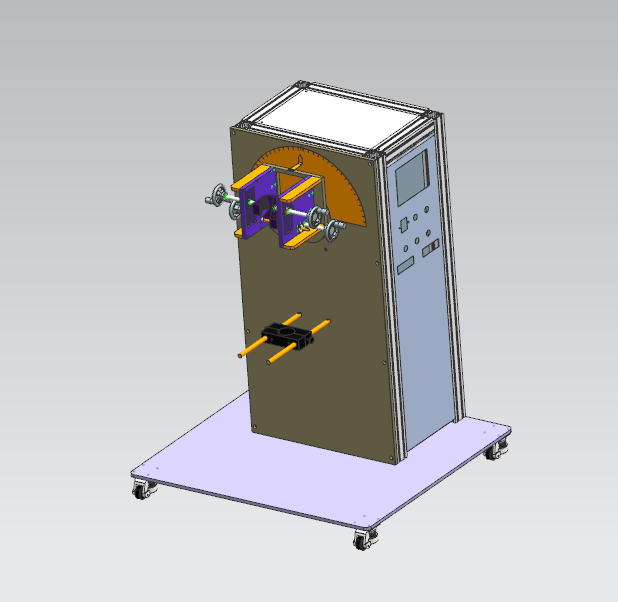

一、产品概述：
本装置专门针对GB7251.5-2008《低压成套开关设备和控制设备 第5部分：对公用电网动力配电成套设备的特殊要求》第8.2.101.519.3条款设计制作，也符合行业标准第7.2.2.3冲击载荷试验的要求。主要用于对计量箱外壳的耐冲击能力测试，以验证其外壳的机械强度性能。该装置是保证此类计量箱外壳有效性的必要检验设备，也是提高技术升级的驱动力。
二、产品特点：
手动丝杆升降，人工释放。自动电动刹车，防止二次冲击。
结构实用：该装置采用整体式框架结构，牢固可靠。
三、设备基本技术指标：
|
待检工件 |
低压电能计量箱外壳的冲击载荷试验。长1m*宽1m*高1.4m |
|
控制及操作 |
电动升降，人工释放。 |
|
冲击能量等级 |
IK08（5J）、IK09（10J）、IK10（20J） 精度：±2% |
|
摆杆长度 |
1000mm |
|
冲击锤头等效质量 |
5kg |
|
冲击锤头形式 |
球面及角状两种冲击锤头，且可自由更换 |
|
冲击高度 |
200~1200mm，冲击点任意可调 |
|
试验主机架尺寸 |
1500×1200×3300mm |
|
检测对象最大尺寸 |
1200×1200×2200mm |
|
工作电压 |
220V 50Hz |
|
操作人员数量 |
1人 |
